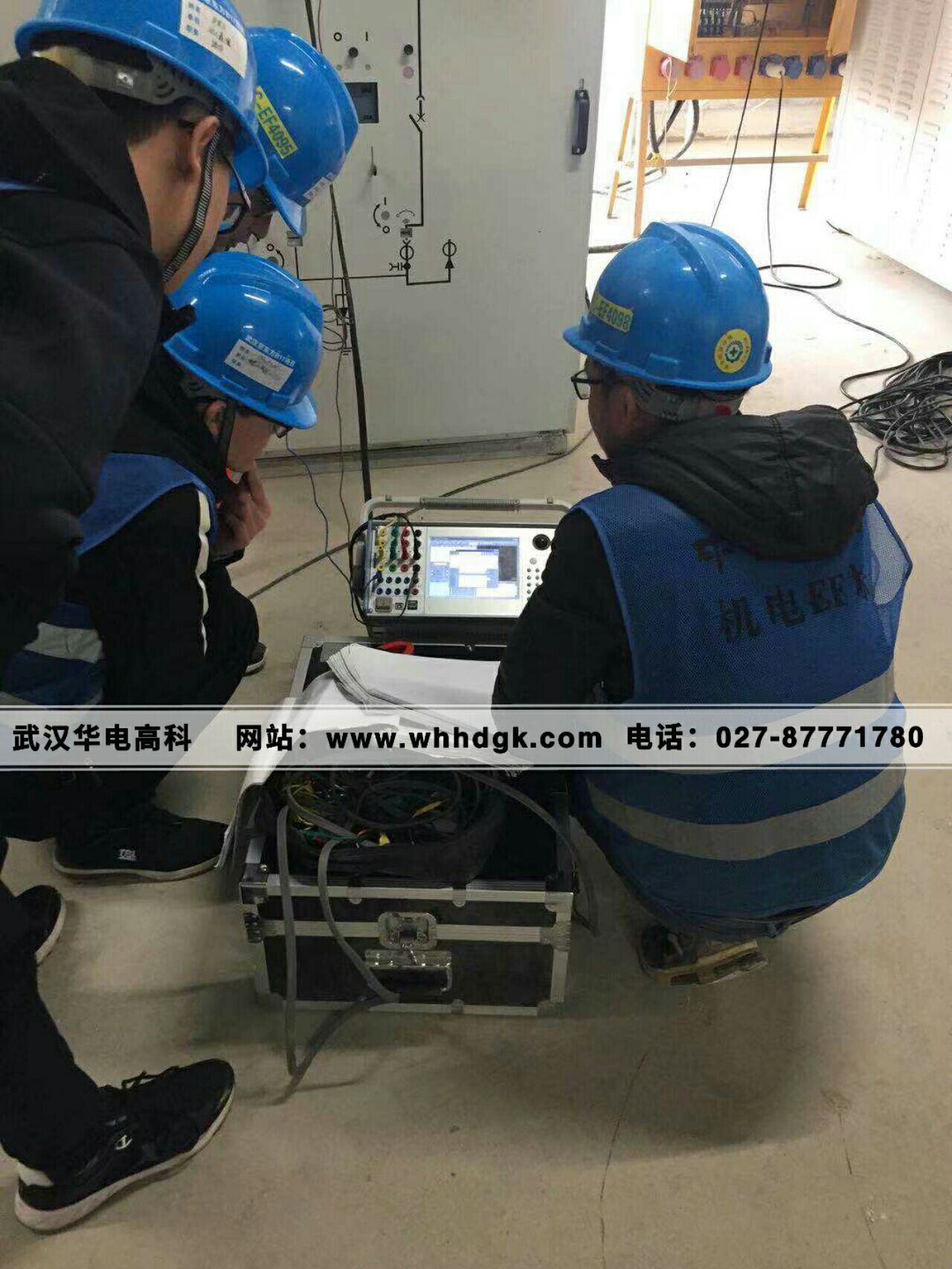

繼電保護類型

測試項目

建議試驗的模塊

備     注

信號繼電器

相應的測試項目

直流試驗

交直流試驗

若是要求交、直流混合輸入的中間繼電器，請在“交直流試驗”模塊中測試

額定電流太小的信號繼電器，可用測試儀的電壓回路輸出測試

時間繼電器

中間繼電器

重合閘繼電器

其它直流電壓、電流繼電器

電流繼電器

相應的測試項目

交流試驗

可在“交流試驗”專門的序分量模塊中測試序分量繼電器

也可在“I－t特性”模塊中測試反時限繼電器

過（欠）電壓繼電器

序分量繼電器

同步檢查（或相位比較）繼電器

反時限電流繼電器

差動繼電器

直流助磁特性

差動繼電器、差動諧波、交直流試驗、諧波試驗

試驗時請參考說明書中的“附錄5”正確接線

諧波制動特性

比例制動特性

差動繼電器、交流試驗

功率（方向）繼電器

相應的測試項目

功率方向及阻抗、交流試驗

測試功率（方向）繼電器前，應預先確定接線類型，和保護大致的動作邊界

阻抗繼電器

同期繼電器

相應的測試項目

同期試驗、交流試驗

“同期試驗”模塊固定由測試儀的UA、UC分別作為系統側和待并側電壓輸出

頻率繼電器

相應的測試項目

頻率及高低周

單機試驗選擇“自動變頻”方式時，能測試頻率滑差定值

繼電保護類型

測試項目

建議試驗的模塊

備     注

線

路

保

護

多段過流

相應的測試項目

交流試驗

只要方法得當，用“交流試驗”模塊能進行大部分繼電器和微機保護的試驗，應重點學習該模塊

過（欠）電壓

序分量電壓電流

頻率裝置

功率方向保護

重合閘及轉換性故障

相應的測試項目

整組試驗、線路保護、狀態系列、6-35KV線路保護綜合測試

要求測試檢同期和檢無壓，用Ux作為待并側電壓輸出，測試儀是用Ua代替Ux進行試驗

距離和零序

距離和零序定值校驗

距離和零序、線路保護、整組試驗、交流試驗

“距離和零序”和“線路保護”均能一次性自動測試多段、各種故障類型、各種相別的距離和零序定值

阻抗特性

阻抗特性

工頻變化量距離

定值校驗

距離和零序、線路保護

應設置故障電流足夠大，比如10~15A（當為5A制CT時）

復合電壓閉鎖（方向）過流

過流、低壓、負序電壓、靈敏角等

交流試驗、6-35KV線路保護綜合測試

有的保護的“低電壓”和“負序電壓”由不同的端子輸入，試驗時需更換接線

低周、低壓減載裝置

相應的測試項目

頻率及高低周、6-35KV線路保護綜合測試

若其它條件都滿足，裝置卻不能動作，請確認裝置是否還需要同時輸入電流和開關接點

發

變

組

保

護

差動保護

比例制動特性

差動保護、差動定值、交流試驗

發電機差動保護，用“差動保護”進行試驗時，可看作接線類型為Y/Y，高、低壓側平衡系數均為1的變壓器保護

“差動保護”注重曲線特性搜索，而“差動定值”模塊注重差動定值測試，二者結合，能全面測試差動保護

諧波制動特性

差動保護、差動定值、諧波試驗

失磁保護

相應的測試項目

交流試驗

試驗時應注意輸出的電壓電流的夾角

勵磁保護

復合電壓閉鎖（方向）過流（后備）

相應的測試項目

請參見上文“線路保護”部分

請參見上文“線路保護”部分
