直流高壓發生器它適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。直流高壓發生器對試品進行泄漏及直流耐壓試驗。

直流高壓發生器使用前準備

1，試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。

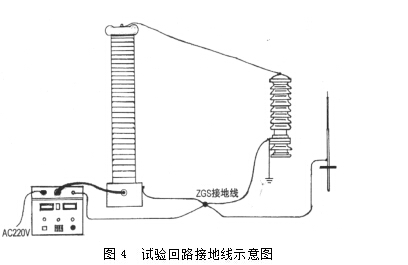

2，將倍壓筒從機箱中取出放置到合適的安全位置，分別聯接好電源線、電纜線和接地線。保護接地線與工作接地線以及放電棒的接地線均單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用專用接地線。(見圖4)上。

3,電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓、過流保護設置在適當位置上，一般為1.15 - 1.20倍測試電壓值。

直流高壓發生器對試品進行泄漏及直流耐壓試驗

1.在進行5.1 – 5.2 檢查試驗確認試驗無異常情況后即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無后即打開電源。

2.依步驟5.2.1 – 5.2.3 升壓至所需電壓或電流。 升壓速度以每秒3 - 5 kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的最大充電電流。

對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95%，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC-1mA測量時，先升至UDC-1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75%，并在一分鐘內保持此狀態。此時可讀取微安數。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按紅色按鈕即可。選擇全自動氧化鋅避雷器和油浸式變壓器測量功能，可以直接自動測試。

3.試驗完畢，將調壓電位器逆時針回到零，按下綠色按鈕，關閉電源開關。
