HZGF系列智能直流高壓發生器配套限流電阻使用參考

您的位置：首頁 >> 服務支持 >> 技術文章

智能直流高壓發生器，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。那么HZGF系列智能直流高壓發生器配套限流電阻使用參考需要注意的事項有哪些？

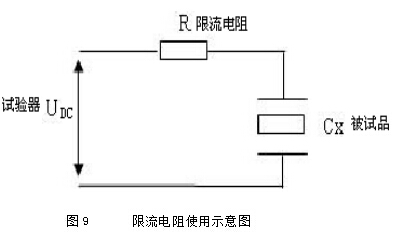

理論上交流或直流高壓試驗回路內均應設置限流電阻R（見圖9），其目的是當試品C x回路放電或擊穿時起限制電流作用，不至于在高壓短路時損壞試驗設備。但在具體實踐中，由于種種原因而不用限流電阻。為此我公司在設計產品時，考慮了當不用限流電阻時，如果高壓引線跌落入地不會損壞DSZF試驗器。另外設計了安裝極為方便的限流電阻。為此對限流電阻使用提出以下建議：

1.我公司生產的產品對氧化鋅避雷器、普通閥式避雷器高壓開關和電力變壓器等電力設備進行直流高壓試驗時，可以不用限流電阻。

2.電力電纜試驗時應在高壓回路內串接限流電阻（只要將配套的限流電阻擰至倍壓筒頂部高壓輸出螺栓上即可）。

QQ截圖20160331112402

故障檢查與處理

	現象	原因	處理
1	電源開關接通后綠燈不亮。	1 電源線開路。 2 電源保險絲熔斷。	更換電源線。更換保險絲。
2	按紅色按鈕紅燈不亮。	調壓電位器未回零。	電位器回零。
3	按紅色按鈕紅燈亮，綠燈不滅，手松開紅燈滅。	保護動作過壓保護整定小于5～10%(滿量程)。	將數字撥盤開關整定到適當值。
4	按紅色按鈕紅燈亮，一升壓紅燈滅，綠燈亮。	高壓輸出端搭地。試品短路。	檢查輸出電纜。檢查被試品。
5	升壓過程中紅燈滅，綠燈亮。	試品放電或擊穿。過壓或過流保護動作。	檢查被試品。重新設置整定值。
