斷路器試驗SF6氣體含水量的測量及水分處理。氣體含水量的測量方法主要有露點法和電解法兩種。露點法的測量原理是當測試系統溫度略低于被試品氣體中水蒸氣飽和溫度時（即露點），水蒸氣凝結，通過光電轉換輸出信號。

SF6檢測中電解法的原理是被測SF6氣體通過電解池，水被P₂O₅薄膜吸收，同時被電解。根據氣體定理和庫侖電解定理計算出1×10^-6水消耗的電流數，從指示儀表直接讀出含水量。

含水量超標的原因

（1）生產廠家組裝斷路器時，瓷套、滅弧室元件、拉桿等部件干燥不徹底。

（2）斷路器的密封嚴實性不夠，運行中有水分進入。雖然SF6斷路器內的工作壓力高于大氣壓，但其中水分的分壓力遠比大氣中水蒸氣的分壓力低，壓力差有幾倍至幾十倍，水蒸氣的分子直徑比SF6氣體分子直徑小，故防止水蒸氣侵入比防止SF6氣體滲漏所要求的密封性更高。

（3）設備在現場組裝時進入水分，或是在充補氣時SF6氣體含水量偏高和充氣管路吸附有水分，都會造成斷路器中SF6氣體含水量超標。

含水量超標處理工藝

（1）利用回收裝置將已充SF6氣體回收。

（2）對斷路器抽真空，當真空度達133.32Pa以下計時。

（3）維持真空至少30min。

（4）停泵并與泵隔離，靜止30min后讀取真空度A值。

（5）再靜止5h，讀取真空度B值，要求B值減A值的差小于66.66Pa（極限允許值133.32Pa），否則應檢漏處理并重復（3）、（4）、（5）步驟。

（6）對斷路器充合格的SF6氣體至0.05~0.1Pa，靜止12h后測量含水量應小于450×10^-6（V/V），可認為處理合格。若大于450×10^-6，應重新抽真空，并用高純氮N₂（99.999%）充至額定值，進行內部沖洗。

（7）若含水量低于450×10^-6（V/V），可將氣體充額定值，靜止12h以上，測量含水量應不大于150×10^-6（V/V）。

非額定壓力下含水量估算

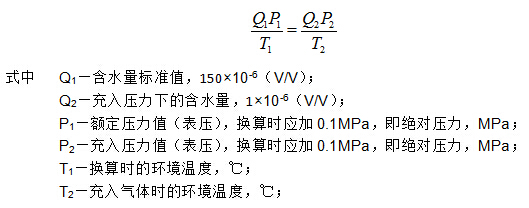

SF6氣體在非額定壓力時的含水量，可用下式進行計算，并通過換算來驗證含水量是否合格。
