變壓器短路阻抗測試儀是電力試驗中常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值。在進行操作時應該先了解變壓器短路阻抗測試的一些基本的操作認知。

     鍵盤使用方法
     “OK”鍵選擇當前的輸入，“取消”可以消除剛才的錯誤輸入，“↑”“↓”“←”“→”則可以方便的實現光標的移動。“切換”鍵為備用鍵。鍵盤的下方為0~9的數據鍵，在數據輸入時，通過這些數字鍵可以方便的輸入數據。

     三相變壓器試驗

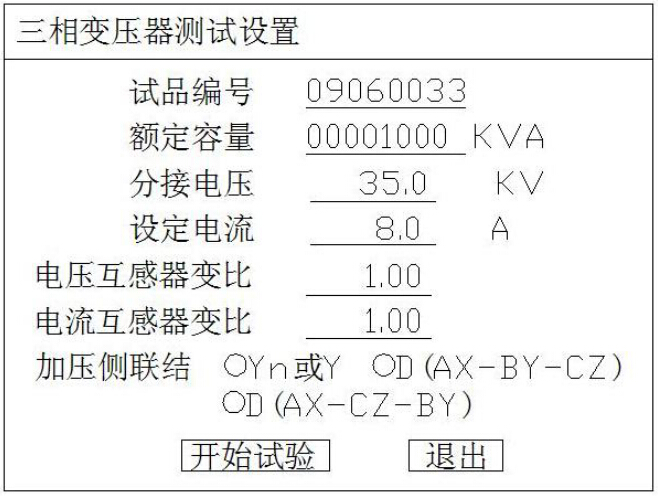

    在主界面中選擇三相變壓器將進入圖3的三相變壓器測試設置界面，該界面參數意義如下：
     試品編號：被試變壓器編號，該編號打印輸出，便于紀錄管理；
     額定容量：指變壓器的容量；
     分接電壓：是指加壓繞組所在的分接電壓；
     設定電流，是指在測量狀態中，達到該電流后自動記錄電壓，電流；
     電壓互感器變比是指外接電壓互感器的變比。
     電流互感器變比是指外接電流互感器的變比。
     加壓側聯結：選擇加壓側繞組聯結類型。
     其中額定容量，分接電壓為必須準確設置項，在自動計算阻抗電壓中用到該參數。
     參數設置完成后，按“開始試驗將”進入三相分相測量的界面，按照AB，BC，CA順序進行測量。

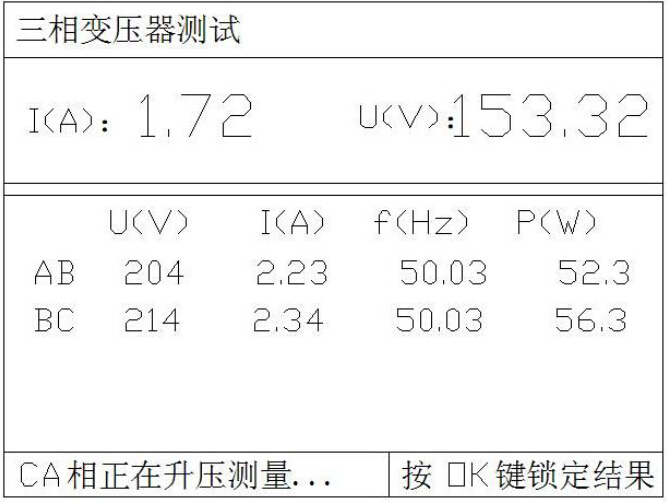

     在圖中，上面的數據實時顯示當前的電壓、電流、頻率、功率值，長按鎖定鍵將鎖定當前結果并在屏幕下部顯示三相的短路阻抗電壓百分比、短路阻抗、電抗、漏電感計算結果。
     在使用單相電源對三相變壓器進行分相試驗時，儀器內部使用Uab測量電壓、Ia測量電流，此時需要改變外部的接線分別對AB、BC、CA繞組進行測量。測量時，通過調壓器進行加壓，當快加到預定的試驗電流時放慢調壓速度，達到預定電流后，按鎖定鍵記錄當前的測量結果。
     注意：在外部接線改變加壓繞組前，調壓器應歸零，然后再更換其它繞組測量，三次測量盡可能使施加電流一致，三次測量中儀器不能關機，當改變外部接線時調壓器應歸零。

     武漢華電高科BZK-H變壓器短路阻抗測試用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的最直接方法， 它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

---
